المعلومات الأساسية

نموذج لا.	htd2m
يكتب	بكرة التوقيت
شهادة	SGS ، Rohs
مادة	الألومنيوم
يقذف	2 ملم
الأسنان heigth	0. 75mm
سمك الحزام	1.36 ملم
علامة تجارية	jbosun
مواصفة	SGS ، Rohs
أصل	شنتشن الصين
رمز HS	84839000

وصف المنتج

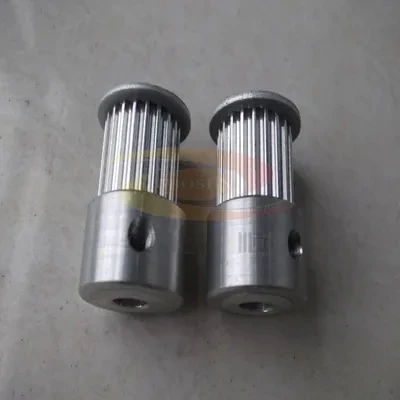

بكرة التوقيت 2M هي مكون أساسي مصمم خصيصًا لأنظمة النقل الدقيقة عالية الدقة ، مع وجود ملعب أسنان يبلغ 2 مم (مواصفات 2M) ، متوافقًا مع أحزمة متزامنة 2M ، ويتميز بتصميم ملف تعريف الأسنان لضمان تراجع صفري ونقل الطاقة المستقر. خصائص التوافق الخفيفة والعالية التي تجعلها تستخدم على نطاق واسع في مجالات الأدوات الدقيقة ، ومعدات الأتمتة ، والآلات الدقيقة ، مما يوفر حلولًا موثوقة للانتقال العالي السرعة والضوضاء.

بكرة التوقيت
	يكتب	الحزام العرض الاسمية	عرض البكرة	خطوة/محور	قطر الحافة	سمك الحافة	عدد الأسنان (أو كمخطط)
T يكتب	إم إكس إل	3.048mm ~ 25.4mm	4mm ~ 27mm	كطلبك	كمعيار	1. 0 mm ~ 3. 0 mm	15~200
	XL	4.826mm ~ 50.8mm	6mm ~ 52mm			1. 0 mm ~ 3. 0 mm	10~200
	L	9.398mm ~ 76.2mm	11mm ~ 79mm			1.5mm ~ 3. 0 mm	10~200
	H	9.398mm ~ 101.6mm	11mm ~ 105mm			1. 0 mm ~ 3. 0 mm	10~200
	XH	19.05mm ~ 127mm	21mm ~ 131mm			1. 0 mm ~ 3. 0 mm	18~120
	xxh	25.4mm ~ 152.4mm	29mm ~ 158mm			2. 0 mm ~ 3. 0 mm	18~120
	T2.5	3mm -30 مم	4mm -32 مم			1. 0 mm ~ 3. 0 mm	12~200
	T5	4mm ~ 50mm	5mm -52 مم			1. 0 mm ~ 3. 0 mm	10~300
	T10	10mm ~ 100mm	11mm ~ 102mm			1.5mm ~ 3. 0 mm	12~200
	T20	20mm ~ 100mm	22mm ~ 103mm			1.5mm ~ 3. 0 mm	18~120
	في 5	6mm ~ 50mm	7mm ~ 52mm			1. 0 mm ~ 3. 0 mm	14~300
	في 10	10mm ~ 100mm	11mm ~ 102mm			1.5mm ~ 3. 0 mm	12~200
	AT20	20mm ~ 100mm	22mm ~ 103mm			1.5mm ~ 3. 0 mm	18~120
نوع القوس	2M	3mm -30 مم	4mm ~ 32mm			1.5mm ~ 3. 0 mm	15~200
	3M	3mm -30 مم	4mm ~ 32mm			1. 0 mm ~ 3. 0 mm	12~250
	5M	10mm ~ 50mm	11mm ~ 52mm			1. 0 mm ~ 3. 0 mm	14~300
	8M	10mm ~ 85mm	12mm -87 مم			1. 0 mm ~ 3. 0 mm	16~200
	14M	20mm ~ 115mm	22mm -119 مم			1.5mm ~ 3. 0 mm	18~200
	S2M	3mm -30 مم	4mm ~ 32mm			1. 0 mm ~ 3. 0 mm	15~200
	S3M	3mm -30 مم	4mm ~ 32mm			1. 0 mm ~ 3. 0 mm	12~250
	S5M	10mm ~ 50mm	11mm ~ 52mm			1. 0 mm ~ 3. 0 mm	14~300
	S8M	10mm ~ 85mm	12mm -87 مم			1.5mm ~ 3. 0 mm	16~200
	2gt	3mm -30 مم	4mm ~ 32mm			1. 0 mm ~ 3. 0 mm	15~200
	3 جي تي	3mm -30 مم	4mm ~ 32mm			1. 0 mm ~ 3. 0 mm	12~250
	5 جي تي	10mm ~ 50mm	11mm ~ 52mm			1. 0 mm ~ 3. 0 mm	14~300
	8mgt	10mm ~ 85mm	12mm ~ 87mm			1. 0 mm ~ 3. 0 mm	10~200

التعليمات

Q1: كيف تختار مادة بكرة حزام متزامنة 2M؟
ج: اختر وفقًا لمتطلبات السيناريو:
سبيكة الألومنيوم: سيناريوهات عالية السرعة وحمل الضوء (مثل الطابعات ثلاثية الأبعاد) ، تبديد الحرارة السريعة ، وخفيفة الوزن.
الفولاذ المقاوم للصدأ: في البيئات الرطبة/التآكل (مثل معدات معالجة الأغذية).
Plastics الهندسية (PA66/POM): ضوضاء منخفضة ، متطلبات منخفضة التكلفة (مثل معدات أتمتة المكاتب).

س 2: كيف تمنع الحزام المتزامن من الانحراف أو السقوط أثناء التثبيت؟
ج: تأكد من النقطتين التاليتين:
يتم محاذاة البكرة والعمود الحركية بشكل صارم ، ويتم معايرة الجريان الشعاعي باستخدام مقياس الاتصال الهاتفي (الموصى به ليكون أقل من 0. 05mm).
إعطاء الأولوية لاختيار البكرات ذات الشفاه ذات الوجهين للحد من الإزاحة الجانبية للحزام المتزامن.

مثال سيناريو التكيف

1. الأتمتة الصناعية وتصنيع الدقة
آلة نقش الطابعة ثلاثية الأبعاد/CNC: تدفع الحركة الدقيقة لرأس الطباعة أو الأداة ، مع ملعب سن 2M لضمان دقة سمك الطبقة دقيقة إلى مستوى الميكرومتر.
معدات تغليف أشباه الموصلات: تحديد وضع الأسلحة الآلية للرقابة ونقل الويفر ، وتصميم خفيف الوزن لسبائك الألومنيوم لتقليل الأخطاء بالقصور الذاتي.
آلة قطع/علامات بالليزر: التحكم المتزامن في نظام الجلفانومتر عالي السرعة ، ومواد الفولاذ المقاوم للصدأ مقاومة للغبار واهتزاز التردد العالي.

2. الأدوات الطبية والمختبرات
المضخة الطبية الصغيرة: انتقال مائع دقيق لمضخات التسريب ومحللات الدم ، مناسبة للمواد الفولاذ المقاوم للصدأ (مقاومة للتآكل المطهر).
نظام محرك المنظار: نقل الطاقة الدقيقة لمفاصل الذراع الآلية المرنة ، البكرات البلاستيكية الهندسية لتقليل ضوضاء التشغيل.
أتمتة المختبر: تلبي وحدة تحديد المواقع لموزعات العينة ومحلات الجينات مع متطلبات الوقاية من الغبار في الغرف النظيفة.

3. إلكترونيات المستهلك والأجهزة الذكية
وحدة الكاميرا: آلية تركيز العدسة ، بكرة نايلون خفيفة الوزن مع تشغيل صامت.
روبوت ذكي: محرك مشترك للخدمة الروبوت ، والتحكم في السائر عالي الدقة مع 2M محرك ميكرو التكيفي.
Drone Gimbal: محرك gimbal مستقر مع انتقال امتصاص الصدمات ، مصنوع من مادة سبائك الألومنيوم لتحقيق سرعة عالية وانخفاض الاهتزاز.

4. المعدات المكتبية والتجارية
طابعة عالية الدقة: نظام التغذية المتزامنة في الأسطوانة الورقية لتجنب مربى الورق وانحراف الصورة.
ماكينة الصراف الآلي/آلة العد النقدية: وحدة نقل الطاقة في حزام ناقل الفاتورة مصنوعة من مواد مقاومة للارتداء وتناسب التوقف المتكرر.
الجهاز الطرفي للخدمة الذاتية: تحديد وضع آلية الدوران في شاشة اللمس ، والتصميم المضاد للثبات لتجنب التداخل الإلكتروني.

5. طاقة جديدة وإلكترونيات السيارات
خط إنتاج البطارية: وضع متزامن لآلة التصفيح المستقطب ، بكرات الفولاذ المقاوم للصدأ مقاومة لتآكل المنحل بالكهرباء.
مستشعر مركبة للمركبة: الدافع الدقيق لقوس الدوران الرادار ، مناسب لبيئة درجة الحرارة الواسعة (-30 درجة ~ +85).

الوسم : بكرة توقيت 2M ، صين 2M توقيت شركات تصنيع وموردين ومصنع, حزام البكرة والتوقيت, 20T Idler GT2 10MM, 14m توقيت بكرة, 5GT توقيت بكرة, بكرة توقيت طلاء الزنك, بكرة توقيت T20
